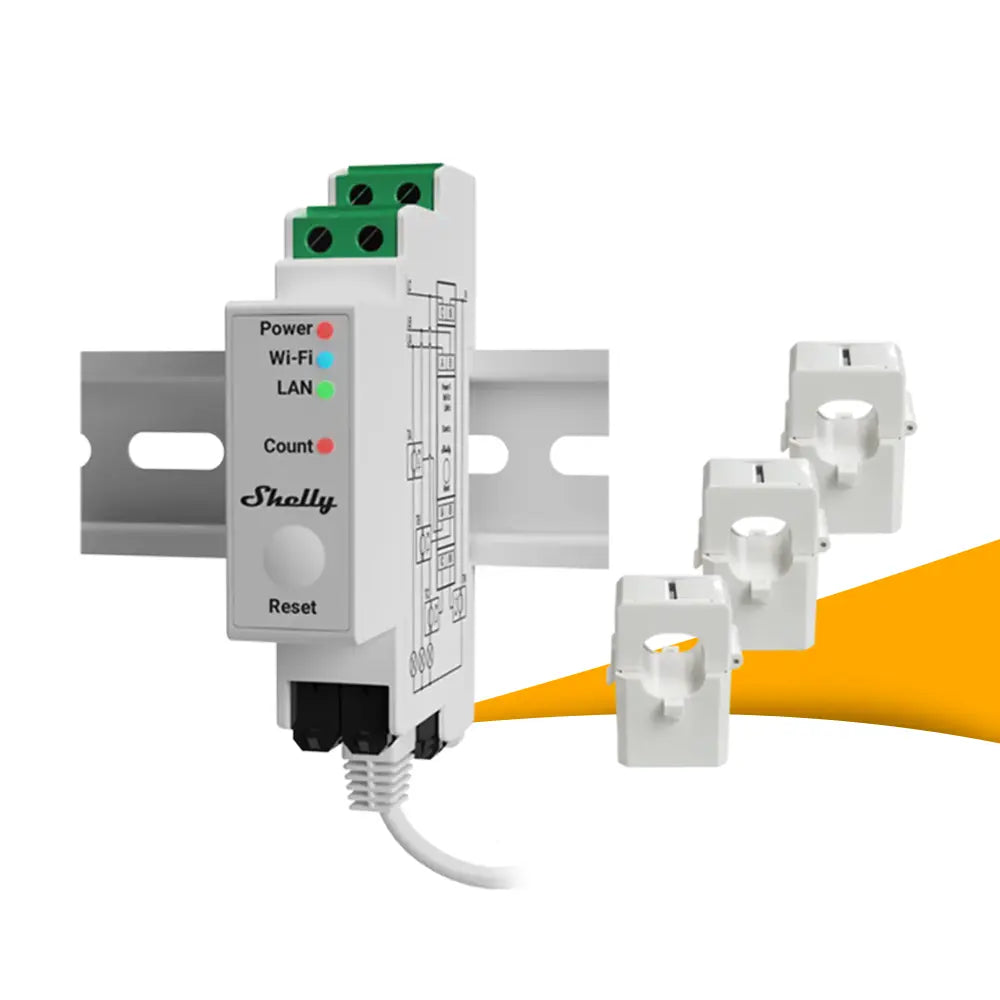

Shelly Pro 3EM 120A – Intelligente 3-fase energiemeter voor PV-systemen

De Shelly Pro 3EM 120A is een uiterst nauwkeurige, op een DIN-rail te monteren, 3-fase energiemeter, speciaal ontworpen voor fotovoltaïsche systemen. Met LAN-, wifi- en Bluetooth-connectiviteit en een meetnauwkeurigheid tot 1 procent maakt hij professionele en gedetailleerde monitoring van energiestromen mogelijk. De meter geeft realtime waarden weer zoals spanning, stroom en arbeidsfactor per fase en is dankzij de 4-kwadrantenmeetfunctie geschikt voor zowel teruggeleverde als verbruikte energie. Hij is ideaal voor integratie met omvormers en opslagsystemen in moderne zonne-energiesystemen. Drie 120 A stroomtransformatoren worden meegeleverd voor een eenvoudige en veilige installatie.

Productvoordelen

• Speciaal ontworpen voor PV-systemen
• Realtime monitoring van spanning, stroom en vermogen per fase
• 4-kwadrantmeting voor actieve en reactieve energiestromen
• Hoge meetnauwkeurigheid tot 1 procent
• Inclusief drie 120 A stroomtransformatoren
• Smart Home ingeschakeld via MQTT, HTTP, webhooks en scripting
• Ondersteuning voor scènes, schema's en aangepaste automatiseringen
• Intern geheugen voor 60 dagen meetgegevens met een resolutie van 1 minuut
• Veilige communicatie via mTLS en directe cloudverbinding
• Snelle montage op DIN-rail mogelijk

Technische specificaties

• 3 meetkanalen (L1, L2, L3)
• Voedingsspanning : 110–240 V AC, 50/60 Hz
• Stroommeting : 0–120 A via externe stroomtransformatoren
• Spanningsmeting : 100–260 V RMS
• Nauwkeurigheid stroom-/spanningsmeting : ±1% (vanaf 2 A), ±2% (1–2 A), ±5% (0–1 A)
• Soorten geregistreerd vermogen : actief, schijnbaar en reactief vermogen, vermogensfactor
• Gegevensopslag : minimaal 60 dagen met intervallen van 1 minuut
• Gegevensexport : CSV en JSON
• Connectiviteit : LAN (RJ-45), WLAN (802.11 b/g/n), Bluetooth 4.2
• Protocollen : MQTT, HTTP, webhooks, mJS-scripting
• Omgevingstemperatuur : -20 °C tot +40 °C
• Luchtvochtigheid : 30 tot 70 procent
• Maximale installatiehoogte : 2000 m
• Afmetingen : 94 × 19 × 69 mm
• Gewicht : ca. 62 g
• Montagewijze : DIN-rail, schroefklemmen voor 0,5–2,5 mm²

verenigbaarheid

De Shelly Pro 3EM 120A is universeel compatibel met alle gangbare PV-omvormers, zoals die van Sungrow , SMA , Fronius of GoodWe . Hij is bijzonder geschikt voor het monitoren van het netverbruik en de teruglevering in combinatie met batterijopslagsystemen, bijvoorbeeld van BYD , GoodWe of Sungrow . De meetwaarden kunnen eenvoudig worden geïntegreerd in energiemanagementsystemen, waardoor het eigen verbruik gericht kan worden geoptimaliseerd.

Leveringsomvang

• 1× Shelly Pro 3EM energiemeter
• 3× 120 A stroomtransformatoren (CT-aansluitingen)
